Termal drone ile GES denetimi: Hangi arızalar tespit edilir?

Termal drone ile GES denetimi hangi arızaları bulur? Hot spot, bypass diyot ve string sorunları ile doğru raporun kriterlerini inceleyin.

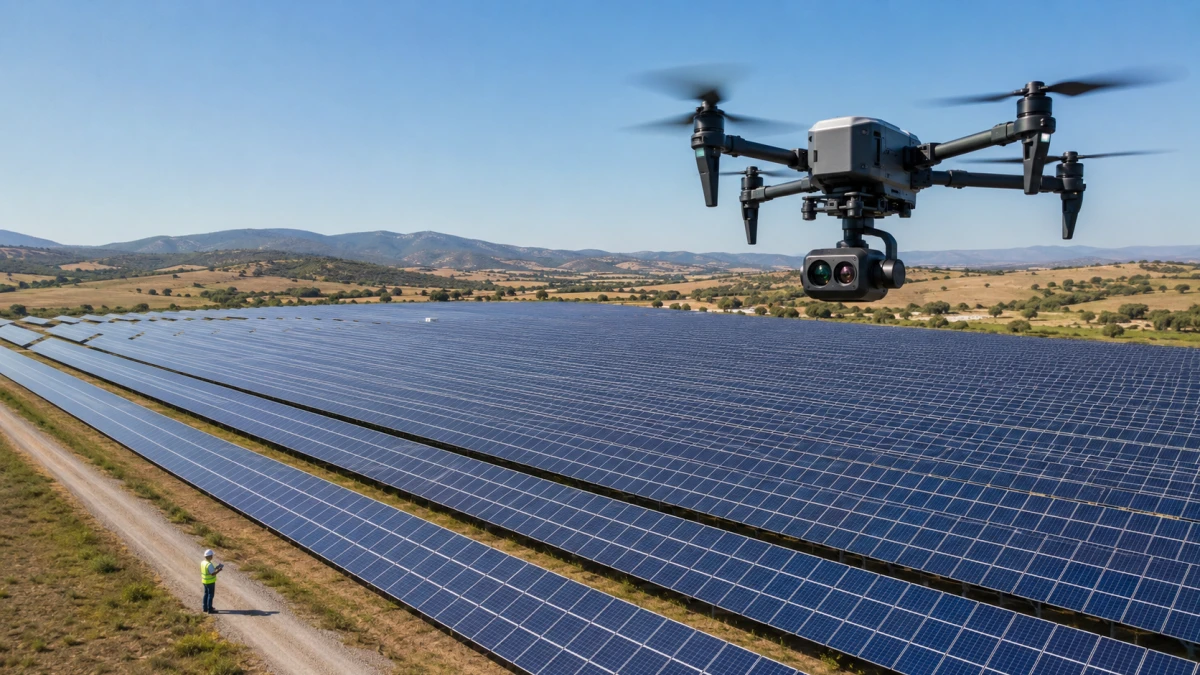

Termal drone ile GES denetimi, güneş santralindeki binlerce panelin kısa sürede taranmasını ve gözle fark edilemeyen sıcaklık farklılıklarının belirlenmesini sağlıyor. Ancak havadan termal görüntü almak tek başına teknik denetim anlamına gelmiyor. Uçuş koşulları, kamera özellikleri, verilerin panel konumlarıyla eşleştirilmesi ve bulguların elektriksel testlerle doğrulanması gerekiyor. Güneş enerjisi santrallerinde tek bir panelin arızası, büyük bir tesiste toplam üretim içerisinde kolayca gözden kaçabilir. Devre dışı kalan stringler, arızalı bypass diyotları, hücre kusurları ve bağlantı noktalarındaki ısınmalar uzun süre fark edilmediğinde üretim kaybının yanında yangın ve ekipman hasarı riski de oluşturabilir. Binlerce panelin tek tek el tipi termal kamerayla kontrol edilmesi ise ciddi zaman ve işçilik gerektiriyor. Bu nedenle termal kameralı drone sistemleri, GES işletme ve bakım süreçlerinde giderek daha fazla kullanılıyor. Uluslararası Enerji Ajansı Fotovoltaik Güç Sistemleri Programı, drone tabanlı kızılötesi incelemelerin çok megavatlı santrallerin genel durumu hakkında hızlı bir görünüm sağlayabildiğini belirtiyor. Ancak termal drone incelemesi, arızanın kesin nedenini her durumda tek başına belirleyemiyor. Termal drone ile GES denetimi nedir? Termal drone denetimi, güneş panellerinin çalışırken yaydığı ısı dağılımının kızılötesi kameraya sahip insansız hava aracıyla görüntülenmesi işlemidir. Normal çalışan ve benzer koşullara maruz kalan panellerin sıcaklık dağılımının birbirine yakın olması beklenir. Panelin tamamında veya belirli hücrelerinde oluşan sıcaklık farkları, elektriksel ya da fiziksel bir probleme işaret edebilir. Termal görüntüleme sırasında panel yüzeyindeki farklı sıcaklıklar renklerle gösterilir. Ancak renkler tek başına arıza sınıflandırması için yeterli değildir. Kamera ayarları, ortam koşulları, panel yüzeyinin yansıması ve çekim açısı görüntüyü etkileyebilir. Bu nedenle denetimin amacı yalnızca renkli termal fotoğraflar üretmek değil; anormal ısınan panel, hücre veya stringleri doğru biçimde belirleyerek saha ekiplerine uygulanabilir bir arıza listesi sunmaktır. Termal drone hangi GES arızalarını tespit edebilir? Termal inceleme, sıcaklık farkı oluşturan birçok sorunun belirlenmesine yardımcı olabilir. Sıcak nokta oluşumu Panel içerisindeki belirli bir hücrenin çevresindeki hücrelerden daha sıcak çalışması “hot spot” olarak adlandırılır. Sıcak noktalar şu nedenlerle oluşabilir: Hücre çatlağı, Gölgelenme, Kuş pisliği veya bölgesel kirlenme, Lehim ve bağlantı hatası, Hücre uyuşmazlığı, Mekanik hasar, Elektriksel direnç artışı. Her sıcak bölge kritik arıza anlamına gelmez. Sıcaklık farkının büyüklüğü, şekli, süresi ve panelin üretim üzerindeki etkisi birlikte değerlendirilmelidir. Bypass diyot arızaları Bypass diyotları, panelin gölgelenen veya arızalanan bölümünün elektrik akımını tamamen engellemesini önlemeye yardımcı olur. Arızalı veya aktif hâle gelmiş bypass diyotları, termal görüntüde panelin belirli bir bölümünün diğer bölümlere göre farklı sıcaklıkta görünmesine neden olabilir. Ancak kesin teşhis için elektriksel ölçüm ve bağlantı kutusu kontrolü gerekebilir. Devre dışı panel veya string Bir panelin, panel grubunun veya stringin elektriksel olarak devre dışı kalması sıcaklık dağılımında farklılık oluşturabilir. Termal drone taraması geniş bir santralde aynı anda çok sayıda devre dışı modülün veya stringin yerini belirlemeyi kolaylaştırır. Sonrasında SCADA kayıtları ve string akım ölçümleri kullanılarak bulgu doğrulanabilir. Hücre çatlakları ve modül kusurları Bazı hücre çatlakları akımın panel içerisinde düzensiz dağılmasına ve bölgesel ısınmaya yol açabilir. Bununla birlikte bütün mikro çatlaklar termal görüntüde açık biçimde görülmeyebilir. Çatlağın ayrıntılı incelenmesi için elektrolüminesans görüntüleme gibi ek yöntemlere ihtiyaç duyulabilir. Termal drone, hangi panellerin ileri incelemeye alınacağını belirlemek için hızlı bir ön tarama aracı olarak kullanılabilir. Kirlenme ve gölgelenme Kuş pisliği, yoğun toz, yaprak ve diğer bölgesel kirleticiler panelin belirli hücrelerini gölgeleyerek sıcaklık farkı oluşturabilir. Fakat termal görüntüde belirlenen her sıcak bölgenin elektriksel arıza olmadığı unutulmamalı. Kirlenme, geçici gölgelenme veya yansıma da benzer sonuç verebilir. Normal kamera görüntüsü ile termal görüntünün birlikte incelenmesi bu nedenle önemlidir. Konnektör ve kablo ısınmaları Yüksek temas direnci, gevşek bağlantı veya uyumsuz konnektör kullanımı bağlantı noktalarında aşırı ısınmaya neden olabilir. Drone ile panel yüzeylerinin taranması bu sorunların tamamını göstermeyebilir. Kabloların panel altında veya görünmeyen bölgelerde bulunması hâlinde el tipi termal kamera ve fiziksel saha kontrolü gerekir. Bağlantı kutusu sorunları Panelin arkasındaki junction box veya bağlantı kutusunda oluşan diyot ve bağlantı problemleri panel yüzeyinde sıcaklık farklılığı meydana getirebilir. Bulguların kesinleştirilmesi için panel arkasının kontrol edilmesi ve gerekli elektriksel ölçümlerin yapılması gerekir. Termal drone hangi arızaları kesin olarak gösteremez? Termal denetimin önemli avantajları bulunmasına rağmen her sorunu ortaya çıkarması mümkün değildir. Aşağıdaki kusurlar termal görüntüyle her zaman kesin biçimde belirlenemez: Isı farkı oluşturmayan mikro çatlaklar, Panelin gerçek güç kaybı oranı, İzolasyon direnci sorunlarının tamamı, Potansiyel kaynaklı bozunmanın kesin nedeni, Panelin üretici garantisi dışına çıkıp çıkmadığı, Kabloların görünmeyen bölümlerindeki hasarlar, Topraklama sürekliliği, Koruma ekipmanlarının doğru çalışıp çalışmadığı, İnverter içerisindeki bütün elektronik arızalar, Panelin standart test koşullarındaki gerçek gücü. IEA PVPS, tek bir inceleme yönteminin kapsamlı arıza analizi sağlayamayacağını vurguluyor. Örneğin elektrolüminesans incelemesi hücre çatlaklarını gösterebilirken panelin gerçek çıkış gücünü tek başına ortaya koymayabilir. Bu nedenle termal görüntüleme; SCADA analizi, görsel kontrol, I-V eğrisi ölçümü, izolasyon testi ve gerektiğinde elektrolüminesans incelemesiyle tamamlanmalıdır. Doğru termal çekim için hava koşulları neden önemli? Termal drone denetiminin başarısı büyük ölçüde çevresel koşullara bağlıdır. Paneller yeterli elektrik yükü altında çalışmadığında kusurların oluşturduğu sıcaklık farkı belirginleşmeyebilir. Sağlıklı bir inceleme için genel olarak şu koşullar değerlendirilir: Yeterli ve kararlı güneş ışınımı, Hızlı değişmeyen bulutluluk, Düşük veya kontrol edilebilir rüzgâr, Panel yüzeyini etkileyen yoğun yağışın bulunmaması, Panellerin normal işletme koşullarında çalışması, Uygun kamera ve uçuş açısı, Yansımanın görüntüyü bozmadığı çekim konumu. Rüzgâr panel yüzeyini soğutarak sıcaklık farklılıklarını azaltabilir. Hızla hareket eden bulutlar ise panellerin aynı ışınım koşullarında karşılaştırılmasını zorlaştırabilir. Denetim firmasının yalnızca uçuş günü belirlemesi yeterli değildir. Hava tahmini, ışınım koşulları ve santralin çalışma durumu önceden kontrol edilmelidir. IEC 62446-3 standardı neyi düzenliyor? Fotovoltaik sistemlerin dış ortam kızılötesi termografi kontrolleri için temel teknik referanslardan biri IEC TS 62446-3 dokümanıdır. Uluslararası Elektroteknik Komisyonuna göre bu teknik şartname: Kullanılacak ölçüm ekipmanını, Ortam koşullarını, İnceleme yöntemini, Raporlama kurallarını, Personel yeterliliğini, Termal anormalliklerin sınıflandırılmasını ele alıyor. IEC, dış ortam termal incelemenin yangına karşı önleyici bakım, sistemin üretime hazır tutulması ve modül kalitesinin incelenmesi amacıyla kullanılabileceğini belirtiyor. Bir firmanın “IEC 62446-3’e uygun çalışıyoruz” demesi tek başına yeterli kabul edilmemeli. Teklifte hangi kamera, uçuş koşulları, raporlama yöntemi ve personel yeterliliğinin kullanılacağı açıkça sorulmalı. Drone kamerasının çözünürlüğü neden önemli? Termal kameranın çözünürlüğü, küçük sıcaklık farklılıklarının ve tekil hücre sorunlarının görüntülenmesini etkiler. Uçuş yüksekliği arttıkça bir panel veya hücre daha az piksel tarafından temsil edilir. Bu durum küçük kusurların fark edilmesini zorlaştırabilir. İncelemede şu teknik değerler önem taşır: Termal kamera çözünürlüğü, Termal hassasiyet, Görüş alanı, Uçuş yüksekliği, Yer örnekleme mesafesi, Kamera kalibrasyonu, Görüntülerin radyometrik veri içerip içermediği, Normal ve termal kameranın eş zamanlı kullanımı. Yalnızca yüksek çözünürlüklü kamera bulunması kaliteli rapor garantisi değildir. Uçuş hızı, görüntü açısı, saha planlaması ve veri analizi de sonuçları belirler. Termal görüntüler panel konumlarıyla eşleştirilmeli Büyük bir arazi santralinde binlerce panel bulunabilir. Termal görüntüde arıza görülmesi, sahadaki panelin kolayca bulunabileceği anlamına gelmez. Profesyonel raporda anormal panelin: Santral içerisindeki bölgesi, İnverter ve string bağlantısı, Sıra ve masa numarası, Panel konumu, GPS koordinatı, Normal kamera görüntüsü, Termal görüntüsü, Sıcaklık farkı, Arıza sınıfı, Önerilen işlem bulunmalıdır. Saha ekibinin arızalı paneli yeniden aramak zorunda kaldığı bir rapor operasyonel açıdan yeterli değildir. Termal drone denetim raporunda neler olmalı? İyi hazırlanmış bir rapor, yüzlerce termal görüntünün art arda sıralandığı dosyadan ibaret olmamalı. Yönetici özeti Denetim tarihi, Santralin kapasitesi, İncelenen panel sayısı, Tespit edilen anormallik sayısı, Kritik, önemli ve izlenecek bulgular, Tahmin edilen etkilenen kapasite. Çekim koşulları Hava sıcaklığı, Rüzgâr durumu, Işınım seviyesi, Bulutluluk, Uçuş saatleri, Panel çalışma durumu, Kullanılan kamera ve drone bilgisi. Arıza sınıflandırması Sıcak nokta, Bypass diyot şüphesi, Devre dışı modül, String problemi, Kirlenme veya gölgelenme, Bağlantı kutusu şüphesi, Görsel hasar. Panel bazlı bulgu listesi Her anormallik için termal ve normal görüntü, konum, sıcaklık farkı ve önerilen doğrulama işlemi verilmelidir. Önceliklendirme Bulguların tamamı aynı aciliyette değildir. Yangın veya hızlı hasar riski taşıyan noktalar ile yalnızca izlenmesi gereken küçük farklılıklar birbirinden ayrılmalıdır. Düzeltici faaliyet önerisi Raporda “arıza tespit edildi” demek yerine şu adım açıklanmalıdır: Saha kontrolü, Temizlik, String ölçümü, Konnektör kontrolü, I-V testi, EL incelemesi, Panel değişimi, Garanti başvurusu, Yeniden termal kontrol. Termal drone incelemesi ne zaman yapılmalı? Termal inceleme yalnızca arıza şüphesi ortaya çıktığında uygulanmamalı. Önemli kullanım dönemleri şunlardır: Geçici ve kesin kabul öncesinde Montaj hatalarının, devre dışı stringlerin ve kusurlu panellerin erken belirlenmesine yardımcı olur. Periyodik bakımda Santralin teknik durumundaki değişimin yıllar içerisinde izlenmesini sağlar. Aynı uçuş yöntemi kullanılarak yapılan kontroller karşılaştırılabilir. Dolu ve fırtına sonrasında Gözle görülmeyen hasar şüphesi bulunan panellerin belirlenmesinde ilk tarama yöntemi olarak kullanılabilir. Ancak hücre çatlakları için EL gibi ilave testler gerekebilir. Yangın veya aşırı ısınma şüphesinde Sıcak bağlantı ve panel noktalarının belirlenmesini destekler. Tehlike bulunan sahada uçuş ve elektriksel güvenlik prosedürleri ayrıca uygulanmalıdır. Santral satın alma ve finansman süreçlerinde Yatırımcı veya finans kuruluşu, santralin mevcut teknik durumunu incelemek için termal drone taraması talep edebilir. Garanti süresi dolmadan önce Panel ve inverter garantilerinin sona ermesinden önce kusurların belirlenmesi, zamanında üretici başvurusu yapılmasını sağlayabilir. Termal drone denetimi fiyatı nasıl hesaplanır? Türkiye’de termal drone ile GES denetimi için herkese uygulanan standart bir tarife bulunmuyor. Fiyatı etkileyen başlıca değişkenler şunlardır: Değişken Maliyete etkisi Kurulu güç MWp ve panel sayısı arttıkça uçuş ve analiz süresi uzar Santral tipi Çatı ve arazi GES’te uçuş koşulları farklıdır Saha sayısı Dağınık tesisler ulaşım maliyetini artırır Kamera özellikleri Radyometrik ve yüksek çözünürlüklü kameralar fark yaratır Rapor ayrıntısı Genel tarama ile panel bazlı rapor aynı değildir Haritalama GPS ve santral yerleşimiyle eşleştirme ilave çalışma gerektirir Elektriksel test String veya I-V ölçümleri ayrıca fiyatlandırılabilir Aciliyet Hızlı mobilizasyon ve kısa teslim süresi maliyeti etkiler Ulaşım ve konaklama Uzak sahalarda teklife eklenebilir Tekrarlı denetim Portföy ve çoklu saha anlaşmalarında birim maliyet düşebilir Teklifler yalnızca “MW başına fiyat” üzerinden karşılaştırılmamalı. Aynı kapasite için verilen iki teklif arasında kamera kalitesi, kapsanan panel oranı ve raporlama seviyesi bakımından ciddi fark bulunabilir. Denetim firması seçerken sorulması gereken 10 soru Kullanılan termal kameranın çözünürlüğü ve radyometrik özelliği nedir? Çekimler hangi teknik şartlar altında gerçekleştirilecek? İncelenecek panel oranı yüzde 100 mü, örnekleme mi? Termal ve normal görüntüler birlikte sunulacak mı? Bulgular panel ve string konumlarıyla eşleştirilecek mi? Rapor IEC TS 62446-3 yaklaşımına göre mi hazırlanacak? Personelin termografi ve GES tecrübesi bulunuyor mu? Drone uçuş izinleri ve sorumlulukları kime ait? Kritik bulgular için elektriksel doğrulama hizmeti veriliyor mu? Denetim sonuçları garanti ve sigorta dosyalarında kullanılabilecek ayrıntıda mı? Termal drone denetimi bakımın yerine geçer mi? Hayır. Termal drone, GES bakımının önemli araçlarından biridir ancak bakım hizmetinin tamamını oluşturmaz. Drone ile belirlenen anormalliklerin sahada doğrulanması, arızalı bağlantıların onarılması ve gerekli ekipmanın değiştirilmesi gerekir. Eksiksiz bir bakım yaklaşımı şu döngüyü izlemelidir: SCADA ve üretim analizi Termal drone taraması Panel bazlı bulgu sınıflandırması Saha ve elektriksel doğrulama Onarım veya parça değişimi Garanti ve sigorta süreçleri İşlem sonrası yeniden kontrol Termal rapor hazırlanıp gerekli müdahale yapılmadığında denetimin üretim ve güvenlik açısından sağlayacağı değer sınırlı kalır. SolarGündem değerlendirmesi: Renkli görüntü değil, uygulanabilir veri satın alınmalı Termal drone teknolojisi büyük GES projelerinde önemli hız ve maliyet avantajı sağlayabilir. Binlerce panelin kısa sürede taranması, sorunlu bölgelerin hedefli biçimde incelenmesini mümkün hâle getirir. Ancak sektördeki temel risk, termal drone uçurabilen her firmanın GES arızalarını doğru analiz edebileceğinin düşünülmesi. Yatırımcıların satın aldığı hizmet yalnızca drone uçuşu veya renkli görüntüler değil; doğru koşullarda toplanmış, panel konumlarıyla eşleştirilmiş, teknik olarak sınıflandırılmış ve sahada uygulanabilir denetim verisi olmalıdır. Termal drone raporu, üretim kaybını ve güvenlik riskini azaltacak düzeltici faaliyetlere dönüşüyorsa değer yaratır. Teknik çerçeve için IEC TS 62446-3 ve IEA PVPS’nin mobil test ekipmanlarıyla GES inceleme raporu temel kaynaklar arasında bulunuyor. Sık sorulan sorular Termal drone panel çatlağını gösterir mi? Elektriksel etki oluşturan bazı çatlaklar sıcaklık farkıyla belirlenebilir. Ancak bütün mikro çatlaklar termal görüntüde görülmez; elektrolüminesans incelemesi gerekebilir. Termal drone ile bütün paneller incelenebilir mi? Uygun uçuş planı ve saha koşullarıyla büyük santralin tamamı taranabilir. Raporun panel bazında konum bilgisi sunması önemlidir. Termal denetim sırasında santral çalışmalı mı? Genellikle panellerin elektrik ürettiği ve yeterli yük altında bulunduğu koşullar gerekir. Kesin koşullar uygulanacak standarda ve denetim yöntemine göre belirlenmelidir. Drone görüntüsü garanti başvurusu için yeterli mi? Her zaman yeterli değildir. Üretici, panel bazında güç ölçümü, EL görüntüsü veya ilave teknik test isteyebilir. Termal drone denetimi ne kadar sürer? Süre santralin kapasitesine, saha yapısına, hava koşullarına ve raporlama düzeyine göre değişir. Veri analizi, saha uçuşundan daha uzun sürebilir.
